Panne rétroéclairage télévision TCL

3692

Question Dépannage Hi-Fi Vidéo : Panne rétroéclairage télévision TCL

lolo111
Membre inscrit

68 messages

Bonjour.

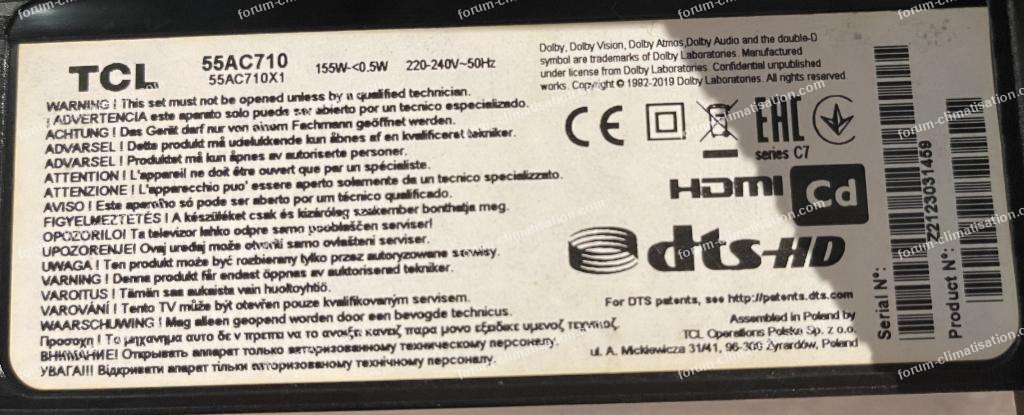

Panne télévision TCL 55ac710 x1 l'image s'est coupée puis le son allumage OK mais ni son ni image.

Démontage : Dalle collée donc impossible de voir les leds
Mise en place de bande led de test
4 câblages (départ alim) alimentant 3 bandes de leds (chaque câblage en séries)

La série 3 s’éclaire de moitié par rapport au autre furtivement !!

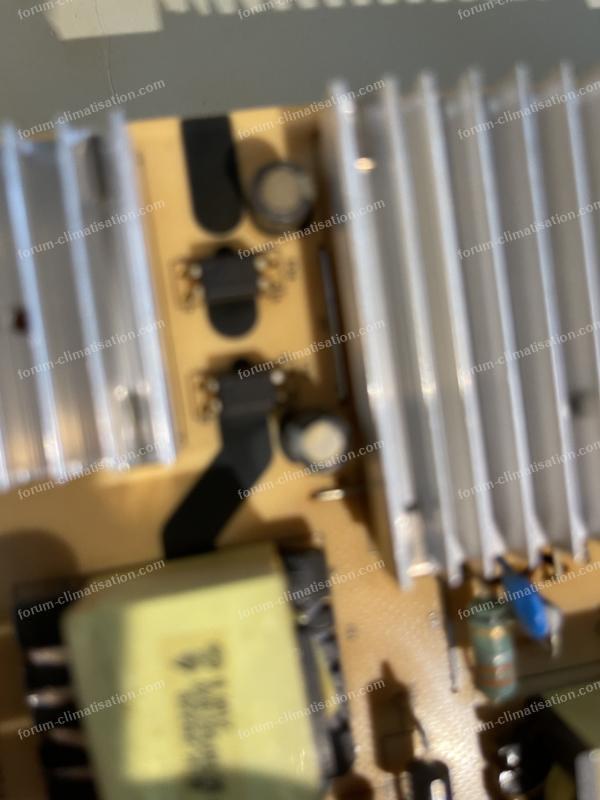

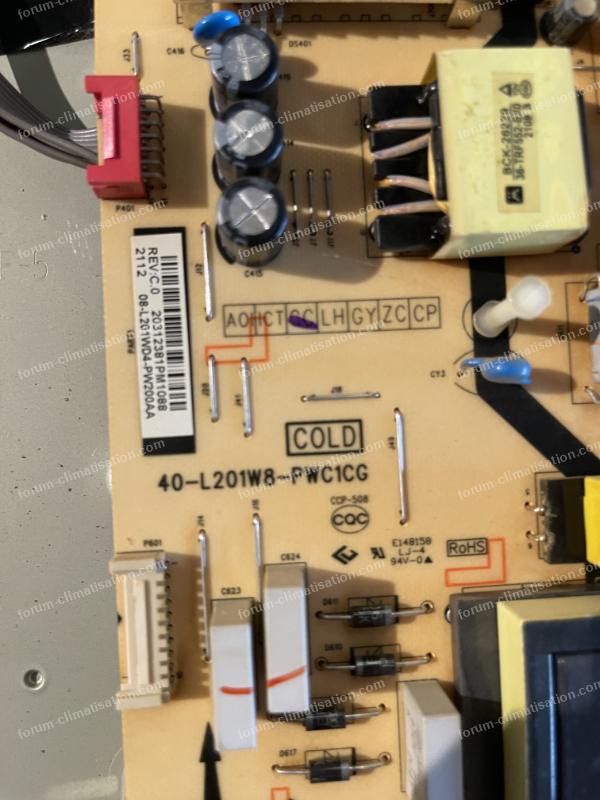

Carte alimentation
Diode OK
Condo OK

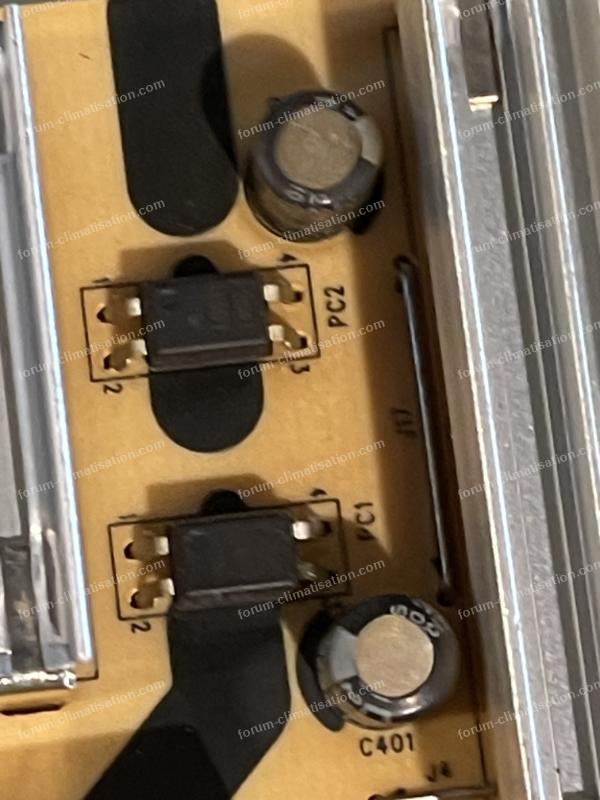

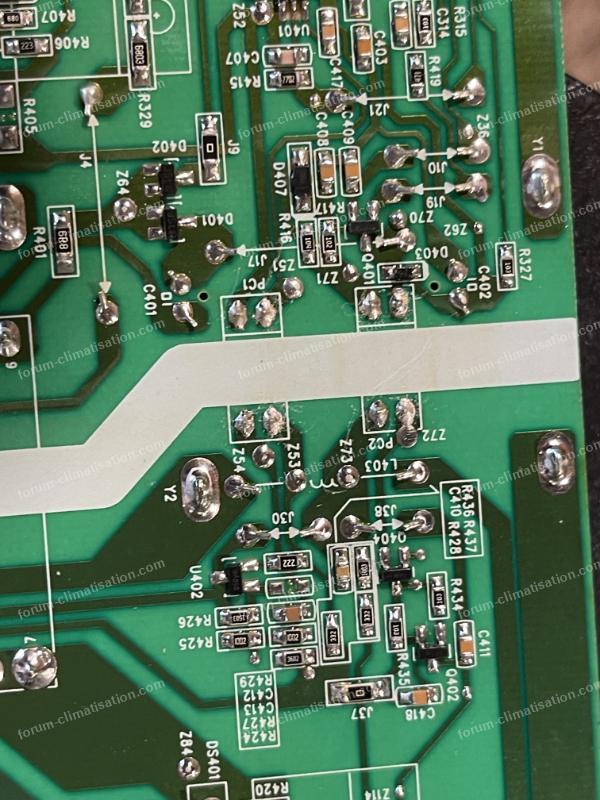

Optocoupleur du haut passant dans les 2 sens coté froid (basse tension).
Peut être le problème.

Merci de vos conseils.

Pour agrandir les images, cliquez dessus.

01 juin 2026 à 10:12
