Bonjour Krlito,
Ça se complique.
Il y a effectivement un autre ID tétrapolaire qui alimente deux disjoncteurs tétrapolaires.
Il faudrait voir quels sont les départs alimentés par l'ID qui déclenche et voir alors quels sont les récepteurs qui sont reliées à la terre. Il suffit d'un seul en défaut pour déclencher l'ID.

S'il se confirme que le déclenchement de l'ID du haut ne produit qu'en cas d'orage, son remplacement par un ID super immunisé type A pourrait être la solution.
C'est le type de protection différentielle qu'on utilise pour les congélateurs avec une ligne dédiée, comme pour les bornes de recharge de véhicules électriques.

On voit un DJ 32 A alimenté depuis la sortie de l'ID semble-t-il, peut-être pour un appareil de cuisson.

La remarque générale concernant le tableau demeure (pas assez d'ID), d'où ce dysfonctionnement qui met l'habitat dans le noir, difficile à isoler et corriger. Un tableau 18 ou 24 modules aurait été préférable, celui en photo est plein. Le concepteur n'a pas fait au mieux. L'alimentation d'une éventuelle borne de recharge de véhicule électrique nécessitera un tableau auxiliaire.

Dans l'immédiat faites le bilan des récepteurs reliés à la terre. Une mesure des courants de fuite, même par beau temps, serait souhaitable (cuisson - chauffe-eau - gros électroménager).
Cordialement.

Bonjour MikMao,
C'est une installation bizarre. Le tampon avec ses trois entrées doit être collé dans un té de jonction avec la colonne descendante, et ne doit pas fuir. Il n'y a pas de pente puisque les orifices sont horizontaux.
La jonction pourrait être démontable afin d'assurer un débouchage éventuel.
La solution de mastiquer le pourtour est un pis-aller, mais si ça marche, pourquoi pas.
La jonction appartient à l'immeuble, c'est pourquoi la réparation définitive semble être du ressort de la copropriété ou du bailleur.
Attendons d'autres avis.
Cordialement.

Fermeture définitive possible des forums fin septembre.
Notre forum vous a aidé, aidez le forum !
Seule la participation des invités peut inverser la tendance.

Ce qui est en photo n'est pas le disjoncteur général de branchement juste en aval du compteur, encore appelé disjoncteur d'abonné.
C'est un interrupteur différentiel 30 mA qui détecte les défauts d'isolement.

A ce stade on ne sait quelle est la relation entre orage et déclenchement de cet ID type AC.

Que ce soit en monophasé ou triphasé, il est d'usage de monter plusieurs interrupteurs différentiels pour éviter de mettre l'habitat dans le noir au premier défaut d'isolement.
En triphasé, le minimum est trois ID monophasés et un ou deux ID tétrapolaires;
Votre tableau est donc mal conçu s'il ne comporte qu'un seul ID.

II y a peut-être un équipement qui présente un défaut d'isolement aléatoire, sans qu'on en soit convaincu, ni qu'on puisse facilement le prouver, surtout si l'ID déclenche seulement en cas d'orage.
Un défaut d'isolement sporadique se produit n'importe quand.

Une solution possible, outre multiplier les ID, serait d'en mettre un tétrapolaire mais super immunisé vis à vis des déclenchements intempestifs (Si ou type F).

Le test de l'ID avec le bouton en façade le fait-il déclencher ?
On ne voit pas si le conducteur de terre est coupé ou non au dessus de la barrette de terre.
Cordialement.

Fermeture définitive possible des forums fin septembre.
Notre forum vous a aidé, aidez le forum !
Seules les aides des invités permettront la poursuite de l'activité d'entraide gratuite des forums et sans IA.

Citation :
GL pas de soucis.......

Pas certain.

Bonjour Fredmir7.

Il n'y a pas grand chose à faire avec ces planches dont une au moins semble avoir subi un traitement autoclave pour usage en extérieur.
Il y a des bonnes "récup" et des mauvaises. Tout dépend l'usage.
A moins de peindre d'une autre couleur, il n'y a rien à homogénéiser.
Cordialement.

Fermeture définitive possible des forums fin septembre.
Notre forum vous a aidé, aidez le forum !

Bonjour Camomille.

Voir ici : Problème reflux installation plomberie
Vu le prix modique d'un ID cela vous permettra de voir si l’actuel est en cause, mais on doute, bien que des dysfonctionnements d'ID ne soient pas rares. Ne pas oublier de tester régulièrement avec le bouton test.
Un élément chauffant peut-être la cause d'un défaut d'isolement.
C'est pour cela qu'il faut faire des essais de mise en service partiel.
On attend le résultat de votre essai.
Cordialement

Fermeture définitive possible des forums fin septembre.
Notre forum vous a aidé, aidez le forum !

Bonjour MikMao.

On ne voit pas bien où est le problème et où est la pièce que vous voulez changer.
Si cet espace est privatif, vous pouvez confier le travail à un professionnel. Il faut faire une liaison démontable et étanche.
Si cette jonction est dans l'espace commun, il faut voir avec le syndic s'il y en a un.
Attendons d'autres avis.
Cordialement.

Bonjour Krlito.

Le DJ de branchement est peut-être sensible aux déclenchements intempestifs.
Pour éviter cela il faut qu'il soit de type S.
On vous laisse vérifier.

Citation :
mais celui-ci ne tombe jamais, est-ce normal ?

Oui. On l'utilise quand il faut changer les modules du parasurtenseur.
Cordialement.

Fermeture définitive possible des forums fin septembre.
Notre forum vous a aidé, aidez le forum !

Bonjour Camomille.
Vous n'avez pas rapporté le compte rendu de TP que vous deviez faire sur un lavabo "parasité" par un sanibroyeur.

La cuisinière étant un récepteur accessible, la protection différentielle est obligatoirement calibrée à 30 mA (source NF C15-100).
La cuisinière présente un défaut d'isolement qu'il faut corriger.
Il faut donc déterminer les conditions d'usage qui font déclencher le DDR 30 mA.

Citation :
Je pense plutôt que le mien est défectueux.

On ne pense rien, car rien n'est démontré, aucun diagnostic objectif n'a été effectué. Il faut brancher la cuisinière en provisoire sur un circuit protégé par un autre DDR 30 mA. En dehors de cela, un électricien professionnel expérimenté muni d'une pince ampèremétrique adaptée à la mesure des courants de fuite peut effectuer le mesurage.
Vous n'avez pas d'autre choix que de faire fonctionner la cuisinière sur un DDR 30 mA type A, pour la sécurité des personnes.
Cordialement.

Fermeture définitive possible des forums fin septembre.
Notre forum vous a aidé, aidez le forum !

Bonjour blatip,

Citation :
Et je suis étonné que vous sembliez penser que comprendre est une mauvaise chose.

Il vous a été précisé qu'un contacteur était un contacteur et rien d'autre, incapable d'être commandé autrement que par du courant qui passe dans la bobine. Et ce que vous appelez signal EDF reste mystérieux et indéfini, alors que le schéma de commande d'un chauffe-eau est disponible partout, comme ici par exemple : Problème branchement cumulus HC et HP

Citation :
il fonctionne aussi comme un simple relais, comme celui que j'ai acheté.

Normal puisque c'en est un, pas besoin de faire l'essai.

Éléments de réponse :
1. Les plages horaires vont changer à partir du 1er novembre 2025. Rester comme ça, soit, mais comment puisque vous ne savez pas comment le contacteur est commandé ?
2. C'est pourtant ce qu'il faut faire. Vous n'avez pas mentionné s'il y avait des conducteurs connectés sur les bornes C1 C2.
3. La solution Yokis vous a été proposée après contact avec le constructeur. Une démarche auprès de Polier a été faite également, sans que ce constructeur ait une solution pour le moment.
La solution TIC est compliquée à mettre en œuvre.

Dans le PS vous signalez que vous intervenez dans des armoires électriques. Force est de constater que le dépannage dans l'électricité de l'habitat vous pose des problèmes que vous pourriez maitriser davantage si vous étiez plus méthodique.
On vous encourage à faire des efforts de logique et de compréhension en ce sens.
On part du schéma théorique du système, puis on cherche. Dans l'ancien les montages peuvent être bricolés, ce qui rend les identifications aléatoires.
Cordialement.

Nota : on a passé beaucoup de temps sur votre sujet.
Fermeture définitive possible des forums fin septembre.
Notre forum vous a aidé, aidez le forum !

Bonjour Jappouni,
Deux motifs de satisfaction.
Le premier est d'être venu à bout de ce dépannage après quelques échanges constructifs, et vous ne le précisez pas, probablement sans avoir déboursé un sou.
Le deuxième concerne votre retour, et qui mentionne une bonne nouvelle.

Malheureusement, et il suffit de parcourir les forums, trop d'invités sont renseignés et il n'y a aucun retour, ce qui nous fait regretter d'avoir passé de notre temps libre pouvant être considéré comme perdu.
Cordialement.

Et nota :
Fermeture définitive possible des forums.
Notre forum vous a aidé, aidez le forum !

Re,
Un diagnostic à distance a été effectué en fonction de vos descriptions.
Le plombier, si c'est un professionnel expérimenté, est apte à le comprendre.
Que ce soit une fosse septique ou un tout à l'égout, une ventilation primaire est indispensable pour que l'évacuation respire.
Les odeurs ne peuvent à priori sortir des toilettes car on imagine mal le siphon du WC glouglouter, mais il suffit de pas grand chose malgré tout pour que de l'air vicié passe.

Citation :
Est ce que changer le siphon du lavabo va résoudre mon problème

Des vérifications ont été proposées, mais s'il s'avère que le siphon se vide par aspiration, un siphon néo air pourrait améliorer les choses.
Tout cela est des compétences d'un plombier expérimenté, imaginatif et patient.

Citation :
il ne sait plus trop comment m'aider.

Vu d'ici, il y a des choses à faire, et ne pas se contenter de constater les dysfonctionnements les bras croisés. Ce n'est pas bien compliqué.
Cordialement.

Bonjour Maudo.

L'absence de ventilation primaire est une malfaçon qu'il faudrait corriger.
Les glouglous montrent un vidage qui fonctionne mal.
S'il y a odeurs, il faudrait vérifier si les siphons se vident par aspiration lors des glouglous. La VMC semble hors de cause.

Un remède facile possible serait de disposer des siphons lavabo et évier munis d'un clapet d'équilibrage des pressions incorporé : Wirquin Néo Air.
https://www.wirquin.fr/salle-de-bains/lavabo/siphons/diy-wirquin-neo-air-siphon-lavabo.html

La VMC simple flux aspire dans les pièces de service (cuisine WC et salle de bain) et rejette à l'extérieur. Il faut des entrées d'air, généralement des fentes en haut des fenêtres.

Un plombier expérimenté devrait être capable de vous conseiller. Mais il faut déjà bien ventiler la fosse, ventilation primaire comme pour n'importe quel système d’évacuation, et secondaire pour la fosse.
Le raccordement au tout à l'égout, s'il y en a un, serait souhaitable, voire obligatoire.

Citation :
Je suis nulle en bricolage.

Dans l'habitat c'est embêtant car il faut sortir des euros pour être dépanné au moindre soucis, et il y a des intervenants pouvant être indélicats.
Cordialement.

Bonjour et merci Eisbar pour votre retour.

Les hypothèses émises étaient elles bonnes, c'est à dire des repiquages ?
Il n'y a personne pour vérifier l'état de l'habitat avant vente, sauf peut-être le diagnostic immobilier.
Probablement pas légal, mais qu'y faire ?
Ceci montre l'état d'esprit du vendeur. Mauvais.
On espère pour vous que les déconvenues seront facilement surmontables, des soucis dont vous vous passeriez bien.
Saluons l'efficacité de votre cousin professeur dans l'enseignement technologique.
Cordialement.

Nous croyions avoir été clair et compréhensible. Libre à vous de croire qu'un contacteur puisse réagir, on se demande comment, et même si vous avez des doutes, à un signal EDF non défini qui reste du domaine de la magie.
Vos interventions dans le tableau de répartition sans connaissances en électricité sont dangereuses.
On ne peut échanger dans ces conditions.
Il vous a été conseillé de faire intervenir un professionnel.

Un relais 175 Hz était un récepteur électronique, disposé par loin du compteur, qui était alimenté par le secteur et qui possédait deux contacts plombés.
Le premier pour commuter les cadrans HP et HC des compteurs électromécaniques double tarif, le deuxième, équivalent à C1 C2, pour commander un contacteur de chauffe-eau.
Désolé.
Cordialement.

Fermeture définitive possible des forums fin septembre.
Notre forum vous a aidé, aidez le forum !

Ce qu'on voit semble ressembler à un contacteur banal avec sa bobine A1 A2, qui bien évidemment est insensible à la télécommande du passage en HC.
On ne voit pas les indications sur les bornes cachées.
Mais la photo n'aide pas beaucoup.

"La solution Yokis comprend un émetteur radio alimenté par pile pour simuler le contact sec C1/C2, appairé à un récepteur radio placé dans le tableau.
Ref émetteur : E2BPP
Ref Récepteur : MTR2000MRP
Cela fonctionne de manière purement radio après appairage et restitue le contact sec sur relais côté tableau."
Source : relation clientèle Yokis.
Cordialement.

Fermeture définitive possible des forums fin septembre.
Notre forum vous a aidé, aidez le forum !

Bonjour Phil-du-64.

La méthode décrite est beaucoup plus subtile, on n'y avait pas pensé, n'étant que peu habitué à aller s'agenouiller devant le Linky local pour faire défiler les index.
Et d'autant plus qu'ici l'équilibrage a été fait il y a bien longtemps et qu'on n'y revient plus.
Merci pour la mise à niveau personnelle.
Cordialement.

Fermeture définitive possible des forums fin septembre.
Notre forum vous a aidé, aidez le forum !

Bonjour CMT,
L'avenir de l'horloge semble compromis à moyen terme avec la modulation possible des périodes HC HP à partir de novembre 2025.

Le contact du jour avec la société Polier montre que le problème est connu, mais qu'il n'y a pas d'étude dans l'immédiat.
Réponse attendue de Yokis auquel la question a été posée.

L'idée est de se passer du système connecté TIC, qui nécessite une application pas forcément facile à mettre en œuvre, pour commander un chauffe-eau ou autre système en HC.
A moins qu'il existe une adaptation simple du module TIC.

Le retour de blatip mentionnant les références du module mystérieux détérioré est attendu avec impatience.
Cordialement.

Bonjour blatip.

On comprend que dans le fourreau qui relie l'emplacement Linky au tableau de répartition il y a un conducteur de terre. Ce n'est pas l'usage car la terre est normalement dans l'habitat à proximité du tableau de répartition et donc, de la barrette de terre.

Vous doutez que le contacteur reçoive un signal de commutation 175 Hz. Un approfondissement de votre part vous permettrait de savoir comment fonctionne un contacteur.

Citation :
Mais le seul moyen de vérifier, c'est de la câbler

Inutile. Un contacteur c'est un électroaimant (bobine) qui actionne un contact.

Si le montage fonctionnait avec la commande d'un contacteur de chauffe-eau en heures creuses, sans liaison vers C1C2 on ne sait pas quel matériel de transmission a été utilisé.
Voir cette discussion : Linky extérieur comment rapatrier les contacts

Citation :
le module de j'avais, et qui est abîmé, était capable de détecter le signal EDF 175 Hz.

Si vous pouvez en préciser la référence on pourra avancer.
Néanmoins, le recours à un électricien professionnel est recommandé.

Quant au vendeur de la grande surface, il vend et il faut pas en attendre plus. Raconter qu'un contacteur est un récepteur 175 Hz est le reflet de son incompétence.

Attendons d'autres avis, notamment sur la transmission de l'information HC à partir d'un module TIC ou Yokis, mais sans nécessité de passer par une application domotique connectée.

Cordialement.

Faites attention parce qu'il y a de la tension sur les conducteurs reliés aux bornes C1 C2. Si vous pouviez trouver l'origine des deux conducteurs qui arrivent sur les bornes, ce serait plus simple de déconnecter dans le tableau de répartition.
S'il y a un DJ 2 A si l'installation est bien faite comme sur le schéma en lien, il suffit de le déclencher.
En l'absence de DJ 2 A et si vous ne trouvez pas l'origine de la ligne vers le Linky, il suffit de déconnecter un seul conducteur et de l'isoler avec de l'adhésif.
Et pour la sécurité vous travaillez hors tension, DJ de branchement déclenché.

On vous laisse chercher le DJ 2 A. Mais comme l'installation est douteuse, il ne serait pas étonnant qu'il n'y en n'ait pas.

Bonjour Eisbar.
Il aurait été de bon goût que le propriétaire précédent laisse au moins une douille en place avec une lampe au bout.
Si vous le connaissez vous pouvez lui rappeler les règles de savoir vivre.

On peut supposer que les conducteurs bleus soient, pour l'un un neutre direct, et pour l'autre un repiquage pour alimenter un autre circuit.
Pour les jaune/vert il en est de même.
Reste un rouge et un brun.
Vous pouvez ouvrir l'interrupteur à l'entrée de la pièce afin de repérer la phase directe, et la phase coupée en rouge ou brun vers le luminaire.
Si entre les rouge et le brun il y a une phase coupée directe depuis l'interrupteur, et un repiquage vers un autre point lumineux dans la pièce, les deux seraient à relier.
Dans ces cas là on se munit de sa lampe témoin et l'on teste entre les deux bleus et le rouge puis le brun.
On ne fait pas de branchement au hasard.
Lampe témoin = douille + lampe si possible à incandescence + 2 fils rigides de 30 cm environ dénudés sur 4 mm à leur extrémité libre.
On vous laisse chercher et repérer les conducteurs.
Cordialement.

En général le contacteur de chauffe-eau est commandé par un contact.
Il est nommé C1 C2 parce que, comme pour tout contact, il y a deux bornes.

Si l'installation est très ancienne ce contact est dans un petit boitier de la forme d'un livre de poche en plus réduit, et se trouve au voisinage du compteur. Cela se nomme relais 175 Hz.
Si le compteur est un Linky, ce contact est dans le compteur et est accessible à l'usager.
Le contact est normalement alimenté par une ligne protégée par un disjoncteur 2 A. C'est ce qui a été évoqué précédemment.
Voir ici le principe du fonctionnement : Problème branchement cumulus HC et HP
Cordialement.

Bonjour Djo54.

Citation :
Je souhaite donc retirer la commande... mais la laisser...

A préciser. On comprend que vous voulez l'annihiler sans la démonter.
On ne voit pas s'il y a un disjoncteur 2 A qui protège le circuit de commande.
Vous déconnectez une des bornes du contact C1 C2 et basculez les commandes des contacteurs en manuel.
Les pontets en 2,5 mm² montrent des raccordements effectués sans respect des règles du métier.
Idem pour ce qui concerne les peignes non isolés.
Mais le plus simple serait de faire du jour dans le tableau.
Cordialement.

Bonjour OliSav29.

Citation :
ce n'est donc pas elle qui fait sauter le fusible

Cet incident n'était pas signalé dans votre post initial.
Le bourdonnement d'un contacteur est habituel, sans que ce soit très fort.
C'est ce qu'on entend en passant à côté d'un poste de transformation qui alimente un lotissement par exemple.
Les composants en photo (le relais DSC gaz et le contacteur) ne doivent pas faire sauter de fusible.
Un fusible ne peut sauter qu'en cas de surintensité.
Celle-ci n'aurait pu se produire sur le circuit de commande de la chaudière que si une intervention malheureuse a été effectuée.
Le relais DSC gaz est obligatoirement présent dans un immeuble. Et il est obligatoire que la chaudière fonctionne avec ce système, sans la brancher sur une autre prise.
D'ailleurs la chaudière devrait être reliée à une sortie de câble, sans qu'elle puisse être connectée sur une prise de courant.
Il y a donc urgence à réparer.
En tant que mécanicien vous devriez faire intervenir un collègue électricien professionnel.
On se méfie "des amis qui s'y connaissent", comme des entreprises tous corps d'état où il n'y a qu'un à deux ou trois employés.
Vous faites vite.
Attendons d'autres avis.
Cordialement.

Bonjour StephCo,
Une semaine plus tard, on aimerait savoir si notre contribution a été lue et si elle a eu une quelconque utilité.

Bonjour legiltbut,
Peut-être un désalignement du faisceau ? Des mauvais contacts au niveau des raccordements des cellules ?
Ce sont des cellules classiques (émetteur IR TX, avec sortie RX sur relais - Doc THEA A15 O.PF UNI)
Il y a juste à shunter le contact de la cellule RX au niveau de la carte pendant un dysfonctionnement pour voir si l'hypothèse est vérifiée.
Contrôler les cellules avec un ohmmètre au niveau du contact à fermeture est très simple. Si le relais est ancien, le contact peut être oxydé. On remplace alors le jeu de cellules.
Si les cellules sont hors de cause, voir si le réglage de l'intensité moteur n'est pas trop petit.
Cordialement.

Bonjour blatip,
Ce que vous appelez module est un contacteur.
L'ancien module était peut-être un... Finalement, on ne sait pas. On sait juste qu'il a 6 bornes.
La commande par le contact C1 C2 est la plus simple.
Voir avec un électricien local, il en saura peut-être plus par vision directe de votre installation.
Cordialement.

Bonjour roms,
Juste une remarque en passant.
Comme vous utilisez du tube IRL, l'usage de câbles R2V ne se justifie pas forcément.
Vous pouvez utiliser du conducteur rigide HO7V-U ou souple HO7V-K.
Cela permettrait de câbler directement la phase coupée vers les lampes avec une couleur autorisée, par exemple orange, plutôt qu'avec du bleu ou jaune/vert du câble R2V qu'il faudra, dans ces conditions, identifier avec de l'adhésif ou de la gaine thermorétractable.
Cordialement.

Cette contribution est peut-être l'une des dernières des forums Bricovidéo avant fermeture.
Le forum vous a aidé, aidez le forum.

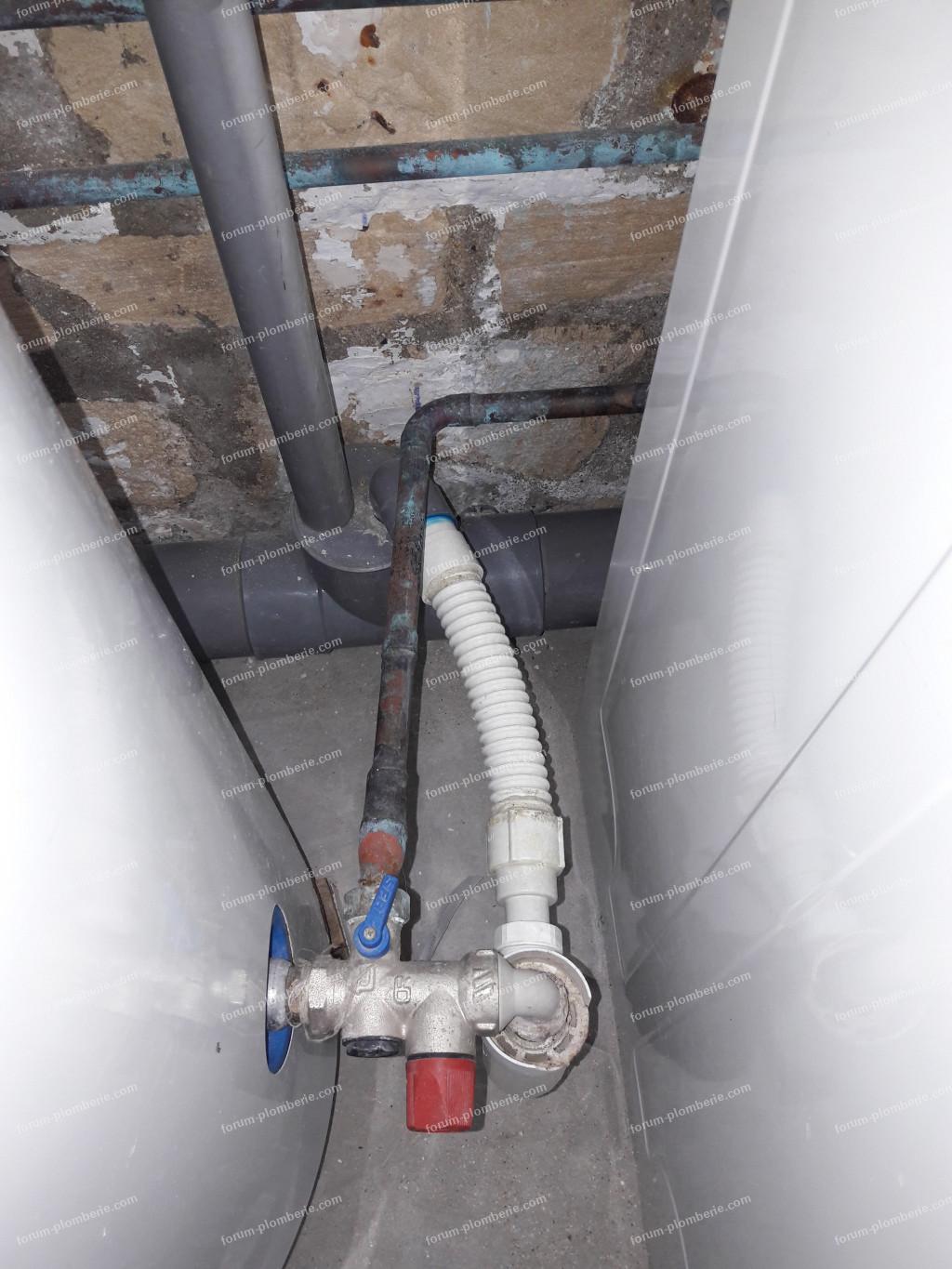

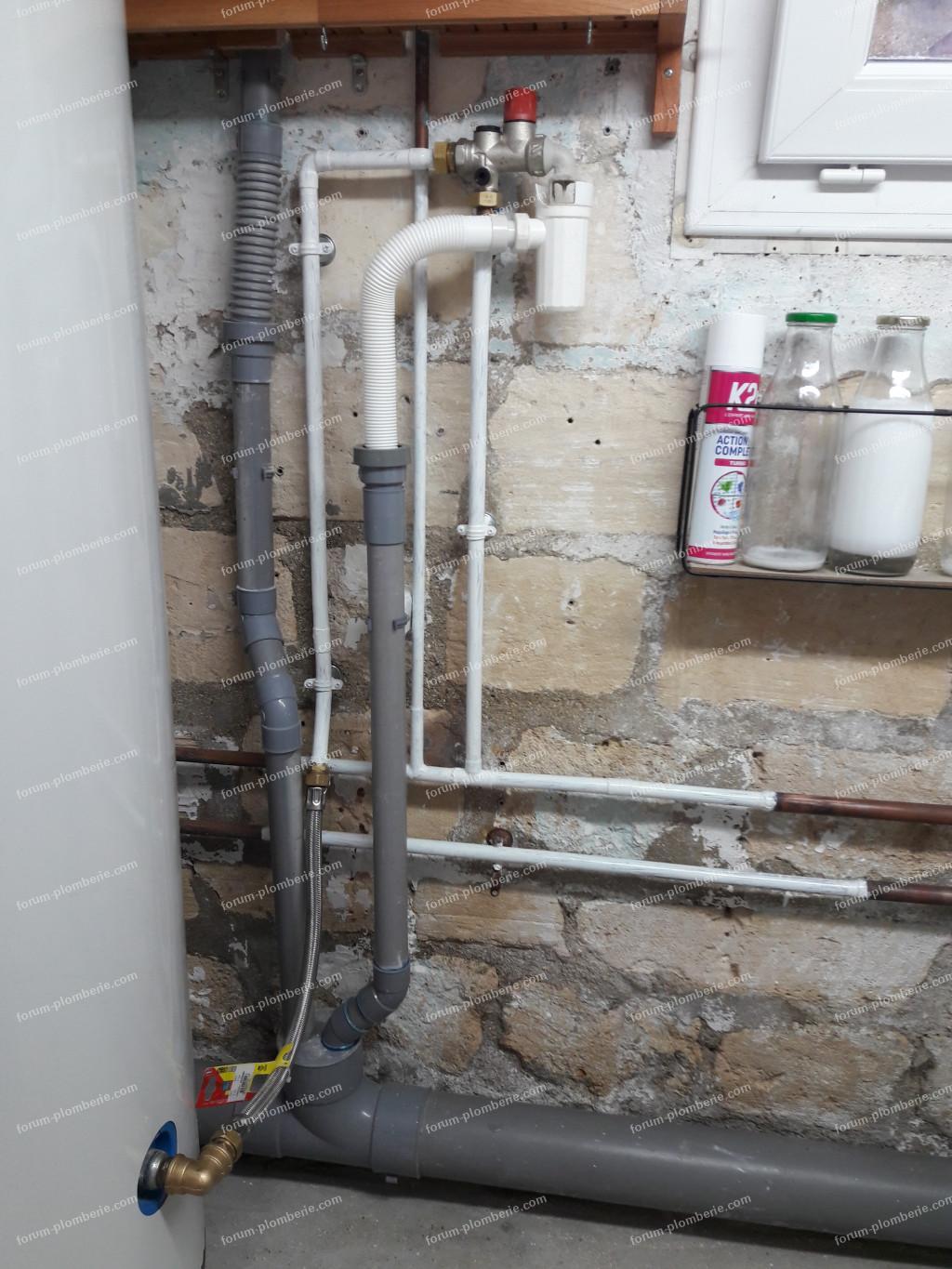

Bonjour Cirev,
Quelle que soit la fonction (plutôt un bouchon pour extension future des circuits chauffage), ce qui sera peut-être précisée par un contributeur professionnel, il faut réduire la fuite car la photo montre un écoulement anormal qui ne pourra s'arrêter seul.
On voit aussi que le cuivre est en mauvais état, peut-être piqué, donc, sujet à d'autres fuites.
On croit apercevoir une vanne à bille en position ouverte (l'état fermé semblerait plutôt normal pour un circuit en attente) qui doit être complètement grippée par le calcaire.
Vu d'ici, l'intervention d'un professionnel semble indispensable pour agir et remettre à neuf avant que les dégâts s'étendent.
Attendons d'autres avis.
Cordialement.

Bonjour à tous,
Juste quelques remarques en passant.

1. La première concerne la gaine TPC, bien trop petite comme le précise l'ami CMT, et qui ne permettra pas de tirer 80 m de câble, sauf à considérer que ce sera équivalent à enterrer une ligne qui sera définitive et non évolutive.
Dans ce cas, autant enterrer un câble armé directement dans une tranchée.

Ce que ne sait pas le maçon décrit ci-dessous.

"Pour l’enfouissement direct dans le sol, la norme est très stricte :
- Le câble U-1000 R2V ou AR2V est autorisé, à condition d’être placé dans une *gaine TPC rouge
- Profondeur recommandée : 50 cm (zone protégée) à 85 cm (zone de passage)
- Grillage avertisseur obligatoire au-dessus de la gaine
- Attention : un câble non prévu pour être enterré (comme un H07RN-F ou un câble souple) ne doit jamais être utilisé sous terre, même protégé.
- Le câble RVFV ou ARVFV peut être également utilisé pour une pose directe dans le sol sans gaine. Il dispose en effet d'une enveloppe en armé en acier lui permettant de résister aux chocs." Source Comptoir électrique aquitain.

* On approvisionne chez les distributeurs professionnels (Sonepar par exemple), pas chez bricotruc.

2. La deuxième concerne le choix de la puissance à véhiculer. Compte tenu de l'évolution possible de la consommation, on pense à la recharge de véhicules électriques, dimensionner pour 12 kVA monophasé serait peut-être plus judicieux. Donc 60 ampères, ce qui semble avoir été anticipé.

3. La troisième concerne les forums Bricovidéo qui ne pourront se poursuivre sans participation des invités comme signalé le 12 septembre 2025 à 23:59.

Cordialement.

Bonjour Freddy.

Il ne s'agit pas d'une entraide ponctuelle, mais d'un projet à l'utilité modérée qui reste à démontrer, qu'il faudrait développer à distance et en quelques lignes.
Cela se traite sur place tout en étant du métier en y passant du temps qui n'est pas forcément disponible.
Il serait souhaitable confier le projet à la personne qui vous conseille, qui ne semble pas s'avancer plus que cela.

L'impression personnelle est qu'un aspirateur centralisé est fait pour cette fonction (et il faut beaucoup d'euros), pas un modèle d'usage occasionnel, surtout si c'est un modèle de GSB.

Un aspirateur de moyenne gamme au minimum suffit pour un usage classique dans l'habitat (aspiration avec un long tube, raccordement sur des machines à bois électroportatives).
Attendons d'autres avis.
Cordialement.

Citation :
Merci de votre aide.

Elle a été apportée.
Par contre, l'absence de votre retour peut laisser supposer qu'elle ne vous a pas servi.

Bonnjour Thydo.
Vous n'avez pas fait de retour concernant la question que vous avez posée le 26 juin 2025 à 23:42 :
Appareillage Plexo installer à l'envers ?

Un disjoncteur de 40A débite dans une ligne de 10 mm² (Voir NF C15-100).
Le HO7RN-F ne se justifie pas s'il est inclus dans une goulotte. Du HO7V-K avec embouts serait probablement moins cher, même en l'achetant à la coupe.
Cordialement.

Notre forum vous a aidé, aidez le forum !

Bonjour BA56.

Il faut commencer par faire le schéma unifilaire du montage.
Ensuite, on voit.

Citation :
mon extracteur se lance pour au moins 45 min.

Il est donc temporisé ?
L'électricité ne peut se pratiquer par écrit.
Sans schéma on ne sait rien faire.
Il serait bon de voir si l’extracteur comprend la temporisation d'usine, avec une borne de commande.

D'autre part, a plupart des extracteurs possèdent une fonction commande par hygrométrie et par lumière de la pièce.

Citation :
je me dit que je me suis peut-être trompé de produit,

Il faut donc vous documenter en fonction de vos besoins.
Un montage bien cher et peu pratique alors que ce produit et cette fonction commande temporisée existe déjà.
Cordialement.

Bonjour AlanFranck.
Votre retour relatant vos réflexions ou vos décisions est attendu.

Bonjour Hugues.
Noubliez pas de vous identifier.

Citation :
Cela influence seulement l'eau chaude.

Pas longtemps, et de toute façon on se demande comment il agirait. Le groupe de sécurité est là pour limiter la pression à 7 bars pendant la chauffe, et tant qu'on n'ouvre pas un robinet d'eau chaude ou un mélangeur ; à ce moment, la pression est la même dans tout le réseau car eau chaude et eau froide communiquent.

Citation :
quelle est l'intérêt de poser un réducteur de pression juste avant le ballon d'eau chaude ?

On se demande encore. Mais c'est mieux que pas de réducteur du tout si la pression réseau est importante. On trouve certaines préconisations sur le net qui ne sont jamais justifiées.
On se pose moins de questions quand le réducteur est monté en entrée du réseau domestique où il a une utilité si jamais la pression réseau augmente de façon occasionnelle. Il est à noter que dans ce cas, le fournisseur ne prend pas en charge les dégâts des eaux éventuels. C'est au client de se protéger en montant un réducteur de pression.
Cela est spécifié dans le contrat de fourniture d'eau.
Cordialement.

Bonjour à tous.

Citation :
Le plombier connaît-il vraiment son boulot ?

Non.
De la physique élémentaire non assimilée, peut-être jamais travaillée avec apprentissage sur le tas sans formation théorique.

Citation :
cela pouvait venir de la tuyauterie existante

On incriminerait plutôt la couleur de la peinture utilisée pour peindre les tubes.

Citation :
je n'ai pas repéré avant le démontage.

Si le forum ne peut vous aider, la facture va être salée.

Ce que vous appelez va et vient n'en n'est pas un.
Les 3 appareillages sont certainement des boutons poussoirs : vrai ou faux ?

Quand vous appuyez sur l'un ou l'autre, un déclic se fait entendre quelque part, et dans ce cas, un télérupteur est actionné : vrai ou faux ?

Un appui permet l'allumage, un autre appui permet l'extinction : vrai ou faux ?

Sur chaque bouton poussoir il y a 3 bornes dont le commun. C'est un inverseur unipolaire comme un va et vient, sauf qu'il n 'y a qu'un seul état stable, celui où le contact à utiliser est ouvert.

Vous connectez chaque bleu, qui doit être un neutre, sur le commun.
Vous connectez le noir sur la borne qui correspond au contact normalement ouvert.
Su le BP du milieu, vous connectez les bleus ensemble sur le commun, et les deux noirs sur la borne contact ouvert.

La seule difficulté est de repérer la borne contact normalement ouverf, qui se ferme lors de l'appui.
Le montage devrait fonctionner : vrai ou faux ?

Vous répondez aux QCM initial, vous faites les connexions (circuit hors tension), puis vous essayez le montage et vous revenez sur le forum.

Votre description initiale était fausse, c'est pour cela qu'une confusion a affecté la contribution de 08:59.
Cordialement.

Bonjour Benjamin,
Pour faire ce type de montage il faut :
- à une extrémité : un appareillage va et vient avec 3 conducteurs
- au milieu un permutateur avec 4 conducteurs (permutateur = inverseur bipolaire précâblé)
- à l'autre extrémité un appareillage va et vient avec 3 conducteurs.
Apparemment, le compte n'y est pas.

On raisonne à partir d'un schéma tel que celui-ci :
https://www.legrand.fr/questions-frequentes/comment-installer-un-va-et-vient-avec-3-interrupteurs

Citation :
je n'arrive pas à brancher le tout.

Le montage a t-il déjà fonctionné ? Si oui il y a une une intervention malheureuse.
Base de raisonnement : schéma de principe et identification des conducteurs.

Il ne devrait pas y avoir de conducteurs bleus sur le permutateur. Cela est le signe que le montage est bricolé.
La couleur bleu est réservée exclusivement pour le neutre.
Cordialement.

Bonjour Rico18,
Il sera difficile de vous aider à distance.
Votre schéma est un multifilaire, mais qui n'aide pas à comprendre le fonctionnement. Le pressostat montre 6 bornes et on ne sait pas ce qu'il y a à l'intérieur.
Un schéma de principe de la commande et de la puissance permettrait d'analyser le fonctionnement et ainsi, de voir les causes du dysfonctionnement.
Seul un électrotechnicien sur place pourra analyser le montage et le dépanner.
Il faut contacter le SAV de cet équipement.

Citation :
le contacteur de puissance installé dans l’armoire électrique alimentant un compresseur en 380v ne colle pas.

La question est de savoir comment ce contacteur est commandé : boite à bouton ? action du pressostat ? Ce ne devrait pas être trop difficile pour un technicien expérimenté.
Faut-il encore trouver la perle rare.
Cordialement.

Bonjour Soelya.

Il semble que l'intervenant sur la platine d'immeuble soit à même de s'assurer que tous les postes dans les appartements fonctionnent.
La logique veut que ce soit la société spécialisée compétente qui intervienne.
C'est un métier particulier qui nécessite le plan des installations.
Cordialement.

Bonjour Anthynnea,

Citation :
Comment devons nous faire car nous n'y connaissons rien ?

Vous ne faites rien, vous faites intervenir un professionnel.
Juste une question de logique.
Il semble y avoir un compteur inactif en noir.
Il est possible que le support fusibles soit hors tension.
Un diagnostic électrique a dû être fourni au moment de la vente.
Cordialement.

Encore plus simple.

Vous déclenchez le DJ de branchement ainsi que tous les ID dans le tableau de répartition ou vous abaissez l'interrupteur sectionneur s'il y en a un. Toutes les lignes sont "en l'air", connectées nulle part.

Vous reliez la phase 1 au neutre en sortie du DJ de branchement..
Vous testez phase par phase du côté tableau de répartition jusqu'au moment ou l'ohmmètre indique 0 entre le neutre qui est identifié avec la phase à rechercher.
Vous renouvelez la manipulation avec la phase 2. La phase 3 est évidemment ni la 1 ni la 2.
En l'absence d'ohmmètre, on peut utiliser une "sonnette", pile + lampe + deux fils.

On peut savoir la correspondance entre les phases issues du DJ de branchement et le bornier du tableau de repartion en faisant un test de continuité lignes débranchées hors tension et la terre.
Une manipulation classique très simple avec un ohmmètre.

Bonjour.

L'ordre de succession des phases est arbitraire chez vous et la plupart des usagers si le repérage n'a pas été fait par Enedis quand le secteur a été raccordé entrée du DJ de branchement..
Quand on fignole le bornier du tableau de répartition, on attribue les numéros en respectant l'ordre de succession des phases.
La 1 comme référence, puis la 2 en retard de 120°, puis la 3 en retard de 240° par rapport à la 1.
Ensuite, dans le tableau, il est aisé de respecter la convention choisie.
C'est pareil quand on câble un DJ ou ID tétrapolaire : on s'efforce de respecter l'ordre 1, 2, 3, de la gauche vers la droite, précédemment défini avec une part d'arbitraire.
Il y a une chance sur trois pour que la phase 1 du bornier soit la phase 1 du transformateur de l'ilot.
On vous laisse remettre de l'ordre.
Cordialement.

Bonjour Nicolas.
Le réducteur de pression tel qu'il est inclus ne régule pas la pression dès l'instant où un mélangeur est ouvert, les réseaux eau chaude et eau froide communiquent et sont donc à la pression dynamique du réseau.
Vous laissez le réglage tel quel, de toute façon il n 'a aucune importance.
Le groupe de sécurité du chauffe-eau est réglé à 7 bars et il agit pendant la chauffe si aucun robinet d'eau chaude est ouvert.
Ce n'est pas rajouter un réducteur en entrée, mais enlever celui-ci et le mettre en entrée.
5 bars en statique n'est pas une valeur prohibitive. Ici c'est ce qu'il y a en sortie du réducteur et tout va bien.
Cordialement.

Notre forum vous a aidé, aidez le forum !

Bonjour DF,

Citation :
Je viens d’acheter une Calybox, 230 version 2.05.

Appareil neuf ou d'occasion ?

Citation :
est-ce normal que le voyant TIC clignote en rouge ?

Oui, quand l'entrée n'est pas raccordée au Linky.

Citation :
est-ce que la Calybox 230 peut fonctionner sans que soit branché la télé informations

On peut penser que la partie programmation est indépendante, mais sans avoir fait l'essai il vaut mieux demander confirmation ici :
https://www.deltadore.fr/contact
Cordialement.

Bonjour GMimi.

Citation :
Peut-être que mon explication n'est pas très claire.

Oui, mais c'est quelquefois difficile de comprendre le fonctionnement d'un système.
Vous évoquez un amorçage, mais on ne sait pas bien où, suivi du déclenchement d'un disjoncteur.
On ne sait ce qu'est cette platine et comment un amorçage se voit, et vous ne précisez pas ce qu'alimente le disjoncteur.
A distance il sera difficile de vous guider, le diagnostic du dysfonctionnement exigeant d'être sur place et d'être du métier. En gros, il faut comprendre comment le gestionnaire fonctionne dans son environnement. A partir de là on vérifie méthodiquement les circuits. Mais un arc supposé suivi du déclenchement d'un disjoncteur ne sont pas en faveur d'une petite panne facilement réparable.

C'est pourquoi nous recommandons l'intervention d'un électricien expérimenté et méthodique, pas un monteur.
Attendons d'autres avis.
Cordialement.

Nota : à lire vos contributions on voit que vous êtes polyvalent.
Malheureusement, le forum n'a pu vous aider dans quelques cas, le poêle à fuel ancien, un agrainoir, un évier qui vidange mal, une trottinette.

Cette contribution est peut-être l'une des dernières avant fermeture des forums Bricovidéo.
Notre forum vous a aidé, aidez le forum !

Bonjour Nicolas.

Citation :
En principe le régulateur de pression se monte en tête d'installation.

Ce qui n'est pas le cas chez vous.
Il se monte en aval du compteur d'eau, juste après la vanne générale suivie du clapet antipollution.
Il agit alors sur la pression générale dans l'habitat, eau froide et eau chaude.
Cordialement.
